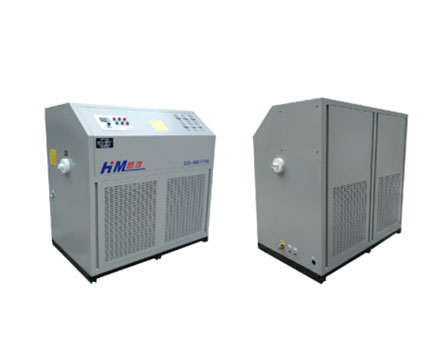

射流式高低溫沖擊測試機給芯片、模塊、集成電路板、電子元器件等提供精確且快速的環境溫度（-60℃ ~ +300℃）。是對產品電性能測試、失效分析、可靠性評估不可或缺的儀器設備。
射流式高低溫沖擊測試機給芯片、模塊、集成電路板、電子元器件等提供精確且快速的環境溫度（-60℃ ~ +300℃）。是對產品電性能測試、失效分析、可靠性評估不可或缺的儀器設備。
廣泛應用于半導體企業、航空航天、光通訊、高校、研究所等領域。
一．對比于傳統的溫箱，有以下幾個特征:
（1）溫度范圍：-60℃ ~ +300℃；
（2）升降溫速率非常快速，-55℃～150℃＜10秒；
（3）溫控精度：±1℃；
（4）溫度設置能力：±0.1℃；
（5）溫度顯示能力：±0.1℃；
（6）最大氣流量：25m3/h；
（7）實時監控被測IC真實溫度, 實現閉環反饋，實時調整氣體溫度；
（8）升降溫時間可控，可程序化操作、手動操作、遠程控制。
二．經典應用場合：
（1）需要快速升/降溫的應用場合
（2）針對PCB板上眾多元器件中的某一單個IC(模塊)，將其隔離出來單獨進行高低溫沖擊，而不影響周邊其它器件
（3）對測試機平臺load board上的IC進行溫度循環/ 沖擊；傳統溫箱無法針對此類測試。
（4）對整塊集成電路板提供精確且快速的環境溫度。
型號 | SZ-4535 SZ-4535W | SZ-6035 SZ-6035W | SZ-8035 SZ-8035W |
SZ-A1035W |
SZ-A1235W | |
溫度范圍 | -45℃～225℃ | -60℃～225℃ | -80℃～225℃ | -100℃～225℃ | -120℃～225℃ | |
加熱功率 | 3.5kw | 3.5kw | 3.5kw | 4.5kw | 4.5kw | |
制冷量 | AT -45℃ | 2.5kw | ||||
AT -60℃ | 2KW | |||||
AT -80℃ | 1.5KW | |||||
AT -100℃ | 1.2KW | |||||
AT -120℃ | 1.2KW | |||||
溫控精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ | |
溫度轉換時間 | -25℃ to 150℃ 約10S 150℃to -25℃ 約20s | -45℃ to 150℃ 約10S 150℃to -45℃ 約20s | -55℃ to 150℃ 約10S 150℃to -55℃ 約15s | -70℃ to 150℃ 約10S 150℃to -70℃ 約20s | -80℃ to 150℃ 約11S 150℃to -80℃ 約20s | |
空氣要求 | 空氣濾清器<5um 空氣含油量:<0.1ppm 空氣溫濕度：5℃～32℃ 0～50%RH | |||||
空氣處理能力 | 7m3/h ～ 25m3/h 壓力5bar～7.6bar | |||||
系統壓力顯示 | 制冷系統壓力采用指針式壓力表實現（高壓、低壓） 循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上 | |||||
控制器 | 西門子PLC，模糊PID控制算法 | |||||
溫度控制 | 控制出風口溫度 | |||||
可編程 | 可編制10條程序，每條程序可編制10段步驟 | |||||
通信協議 | 以太網接口TCP/IP協議 | |||||
設備內部溫度反饋 | 設備出口溫度、制冷系統冷凝溫度、環境溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有） | |||||
溫度反饋 | T型溫度傳感器 | |||||
壓縮機 | 法國泰康 | 法國泰康 | 法國泰康 | 意大利都凌 | 意大利都凌 | |
蒸發器 | 套管式換熱器 | |||||
加熱器 | 法蘭式桶狀加熱器 | |||||
制冷附件 | 丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、膨脹閥、電磁閥） | |||||
操作面板 | 西安索正定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出 | |||||
安全防護 | 具有自我診斷功能；相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。 | |||||
制冷劑 | 混合制冷劑 | |||||
外接保溫軟管 | 方便外送保溫軟管1.8m DN32快接卡箍 | |||||
外型尺寸（風）cm | 45*85*130 | 55*95*170 | 70*100*175 | 80*120*185 | 100*150*185 | |
外型尺寸（水）cm | 45*85*130 | 45*85*130 | 55*95*170 | 70*100*175 | 80*120*185 | |
風冷型 | 采用銅管鋁翅片冷凝方式，上出風型式，冷凝風機采用德國EBM軸流風機 | |||||
水冷型 W | 帶W型號為水冷型 | |||||
水冷冷凝器 | 套管式換熱器（帕麗斯/沈氏 ） | |||||
冷卻水量 at 25℃ | 0.6m3/h | 1.5m3/h | 2.6m3/h | 3.6m3/h | 7m3/h | |
電源 380V 50HZ | 4.5kw max | kw max | kw max | kw max | kw max | |
電源 | 可定制460V 60HZ、220V 60HZ 三相 | |||||
外殼材質 | 冷軋板噴塑 （標準顏色7035） | |||||
溫度擴展 | 高溫到 +300℃ | |||||
